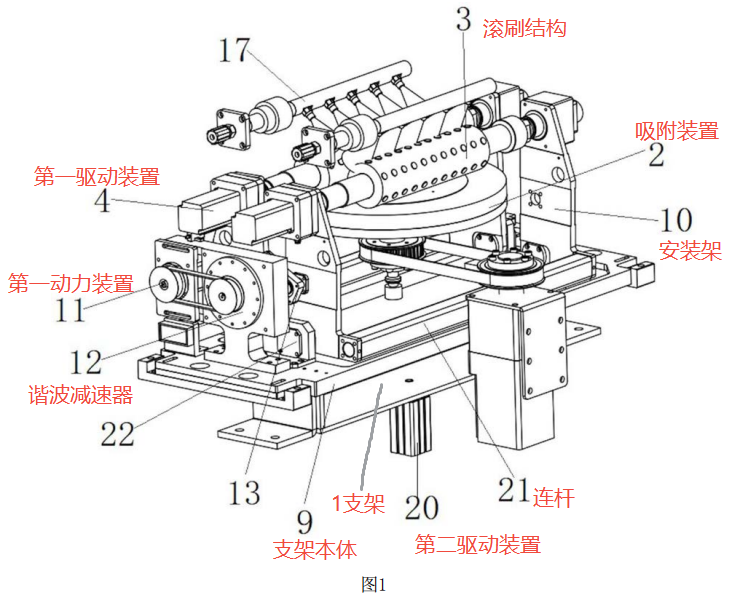

1. 一種拋光裝置,其特征在于,包括:
支架(1),所述支架(1)內部設置有容納腔;
吸附裝置(2),設置在所述容納腔內,適于吸附待拋光產品;
若干組彼此并排設置的滾刷結構(3),設于所述吸附裝置(2)的上方,并可轉動地連接在所述支架(1)上,適于對所述吸附裝置(2)上的所述待拋光產品進行拋光;
第一驅動裝置(4),固定連接在所述支架(1)上,并與所述滾刷結構(3)連接,適于驅動所述滾刷結構(3)相對所述支架(1)轉動;
所述滾刷結構(3)包括:
滾刷桿(5),與所述第一驅動裝置(4)固定連接;
滾刷(6),套設于所述滾刷桿(5)的外側,所述滾刷(6)的外表面適于與所述待拋光產品接觸;
所述滾刷桿(5)的內部設有中空通道,所述滾刷桿(5)與所述滾刷(6)對應的外表面上設有與所述中空通道連通的噴液孔(7);
所述滾刷桿(5)的一端與所述第一驅動裝置(4)固定連接,另一端通過所述中空通道適于與液體源連接,使得使用時,液體源能夠向滾刷桿(5)持續地供給液體,使得滾刷(6)能夠保持自然膨化狀態。

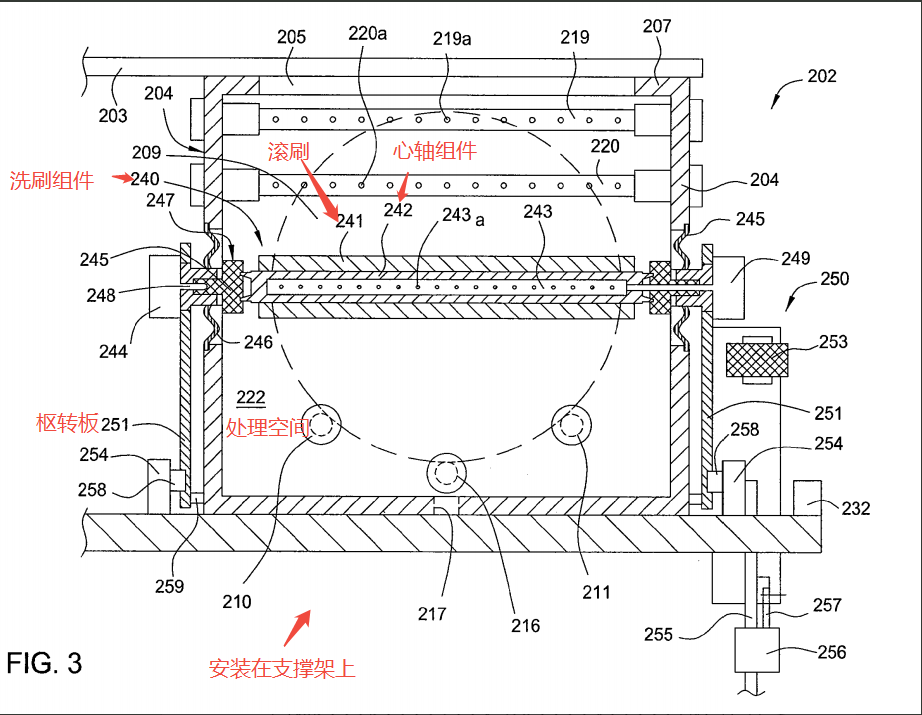

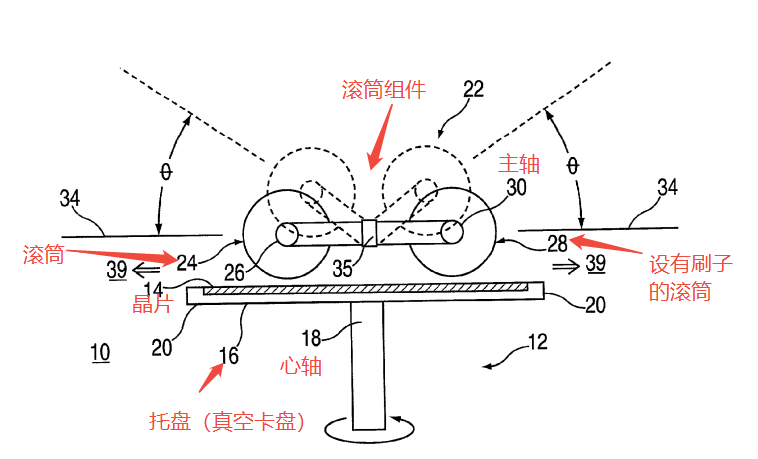

在分析結構時,不僅僅只考慮現有技術中的某一個部件(技術特征)與涉案專利結構是否一致,還要適當考慮各個部件之間的配合原理(即工作原理)是否給到啟示,也即是,不僅僅只考慮割裂的特征,還要合理性考慮組合后的結構特征以及對應的效果、原理等是否給到技術啟示。
供稿部門:精金石\實務部
作者:許蘭蘭
